Heizbänder
Heizbänder beheizen Zylinder, Düsen und andere runde Bauteile gleichmäßig von außen. Eingesetzt werden sie vor allem in der Spritzguss- und Extrusionstechnik. Welche Bauart die richtige ist, entscheidet in erster Linie die Einsatztemperatur.
Jedes technisch mögliche Heizband fertigen wir nach Zeichnung oder Muster.
Sie suchen eine Beheizung für ebene Flächen statt für runde Bauteile? Keramische Gliederheizmatten und Mikanit-Flächenheizungen finden Sie bei den Flächenheizelementen.
Klicken Sie hier um Ihr Heizband zu konfigurieren

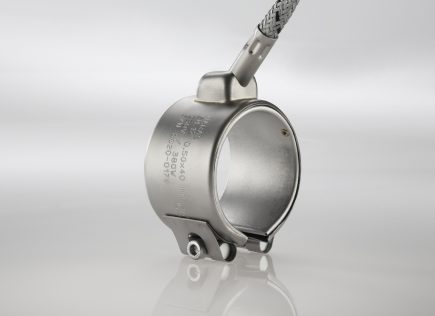

Düsenheizbänder beheizen die Düsen und Angusssysteme von Spritzgussmaschinen. Sie bauen flach, haben eine geringe Wandstärke und übertragen die Wärme direkt auf das Werkzeug. Typische Einsatzbereiche sind Heißkanalsysteme, Angussbuchsen und kleine Zylinderdurchmesser, bei denen für ein normales Heizband kein Platz ist.

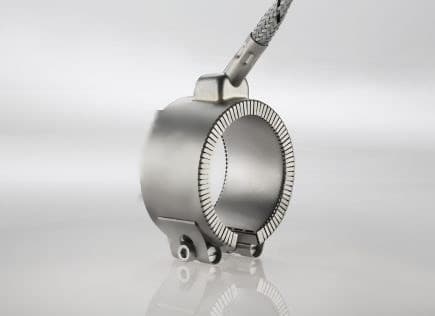

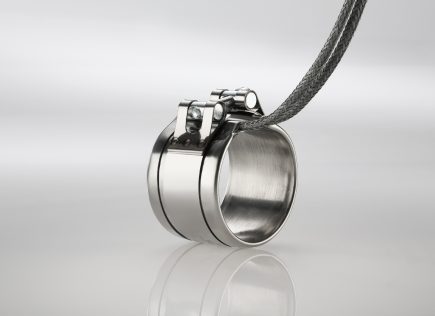

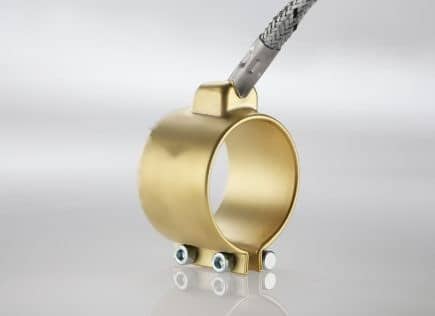

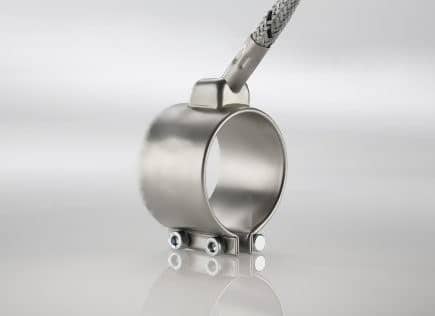

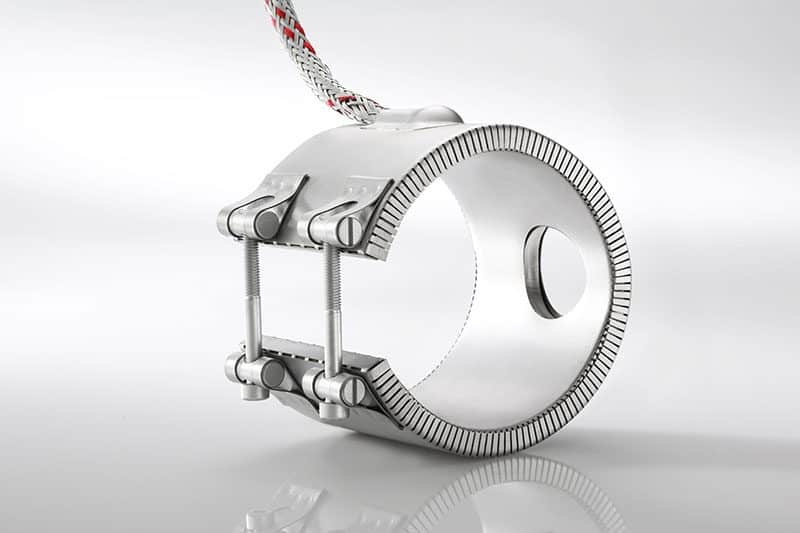

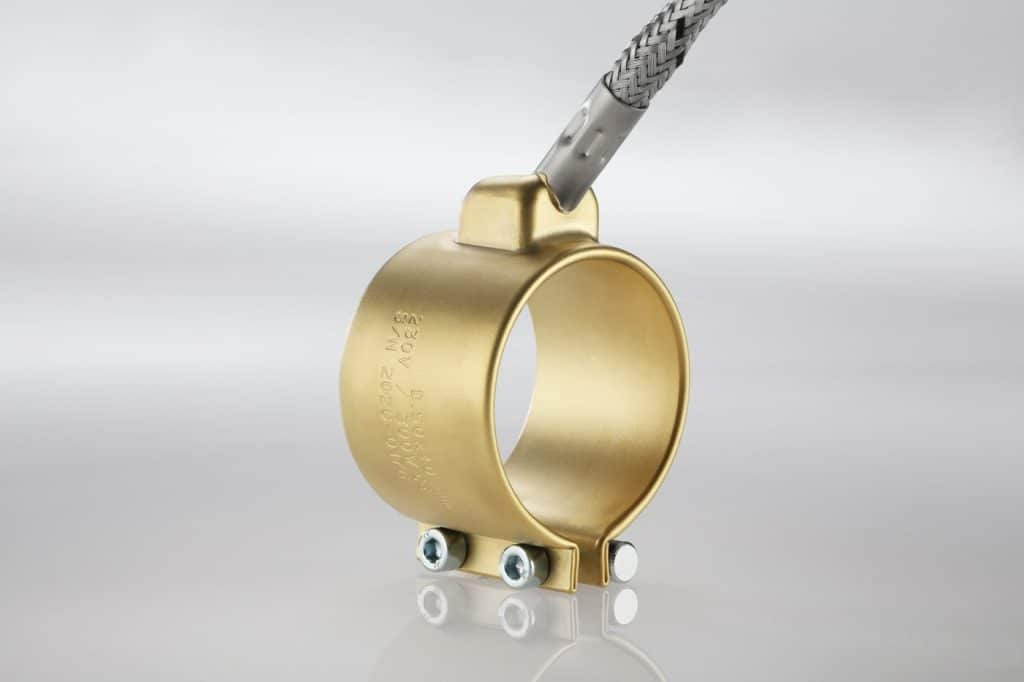

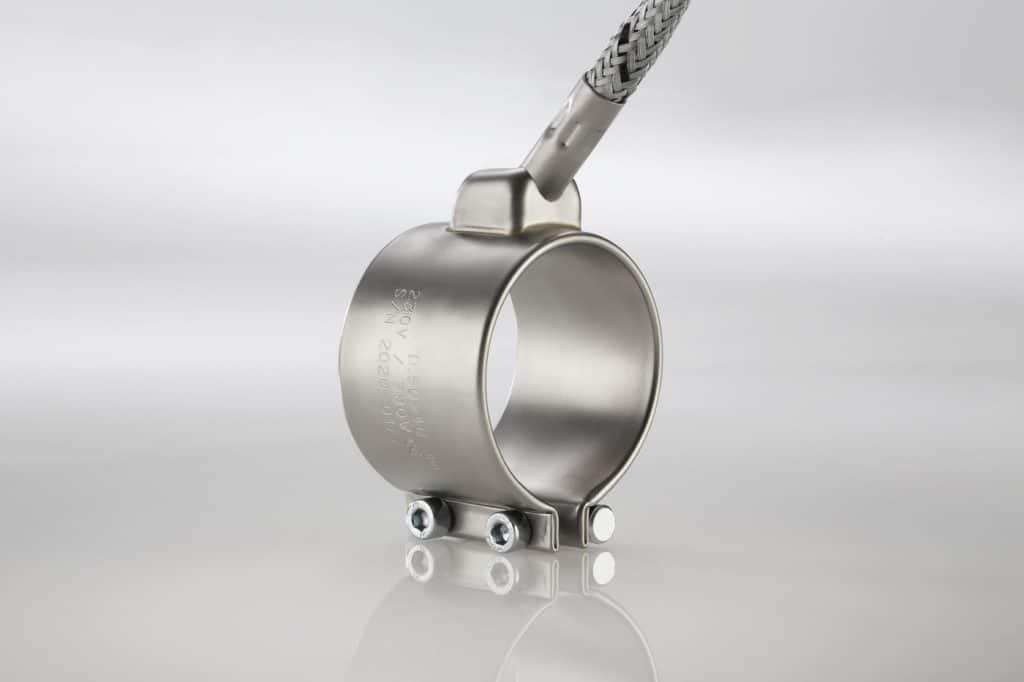

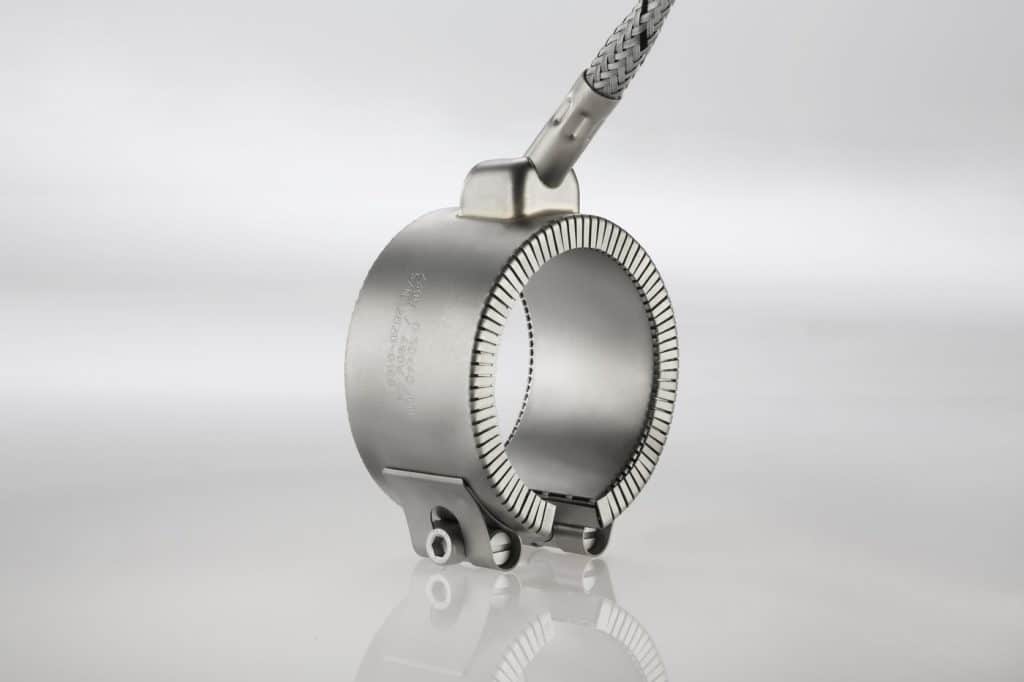

Je nach Temperaturbereich stehen drei Bauarten zur Verfügung: Messing bis 280 °C, Edelstahl bis 350 °C und Edelstahl mit keramischer Isolierung bis 600 °C. Alle Ausführungen sind auf Wunsch mit integriertem Thermoelement lieferbar, wahlweise Typ J, Typ K oder PT100.
| Merkmal | Messing | Edelstahl | Keramisch isoliert |
| Durchmesser | 25 bis 110 mm | 30 bis 340 mm | 25 bis 340 mm |
| Breite | 20 bis 60 mm | 20 bis 220 mm | 20 bis 220 mm |
| Spannung | 230 V | 230 V | 230 V |
| Arbeitstemperatur | bis 280 °C | bis 350 °C | bis 600 °C |
| Mantelmaterial | Messing | Edelstahl | Edelstahl, keramisch isoliert |
| Wandstärke | 3,5 mm | 4,5 bis 5,0 mm | 8,5 mm |
| Heizleiterdraht | Nickel-Chrom 80/20 | Nickel-Chrom 80/20 | Nickel-Chrom 80/20 |
| Thermoelement | optional Typ J, K, PT100 | optional Typ J, K, PT100 | optional Typ J, K, PT100 |
In Spezialfällen können diese Werte überschritten werden. Sprechen Sie uns an, wir prüfen Ihre Anwendung.

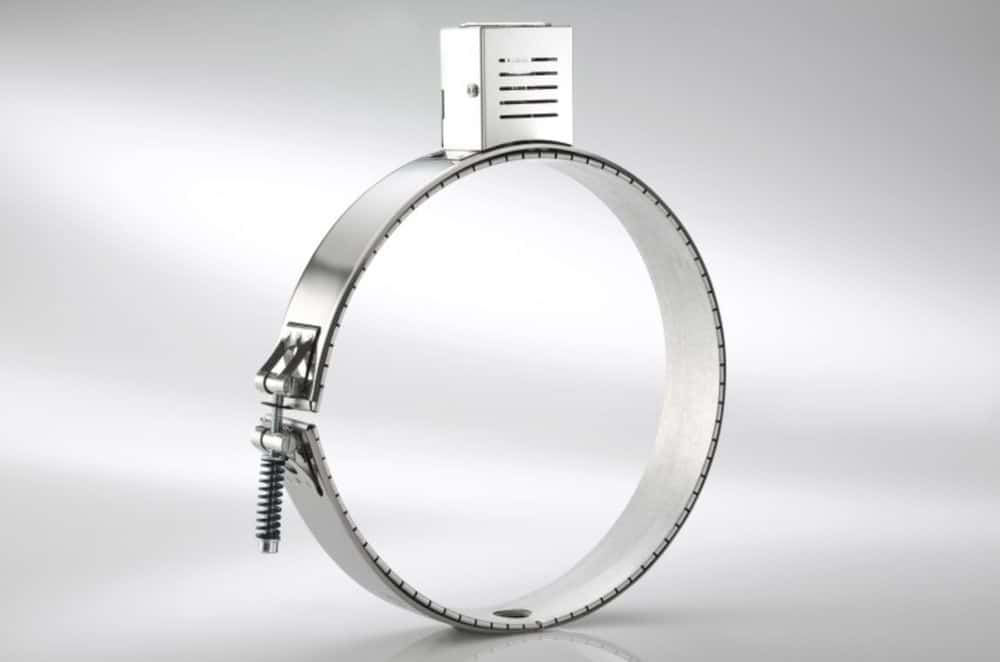

Glimmerheizbänder, auch Mikanit-Heizbänder genannt, sind die Standardlösung bis 350 °C. Der Heizleiter liegt zwischen zwei Lagen Mikanit, der Außenmantel besteht aus Edelstahl AISI 430. Durch die flexible Bauweise lassen sie sich auch bei beengten Einbausituationen montieren. Runde Ausführungen heißen Ringheizband, klappbare Varianten sind möglich.
Typische Einsatzbereiche sind die Kunststoffverarbeitung, Heißkanalsysteme und Verpackungsanlagen. Vier Ausführungen stehen zur Wahl.

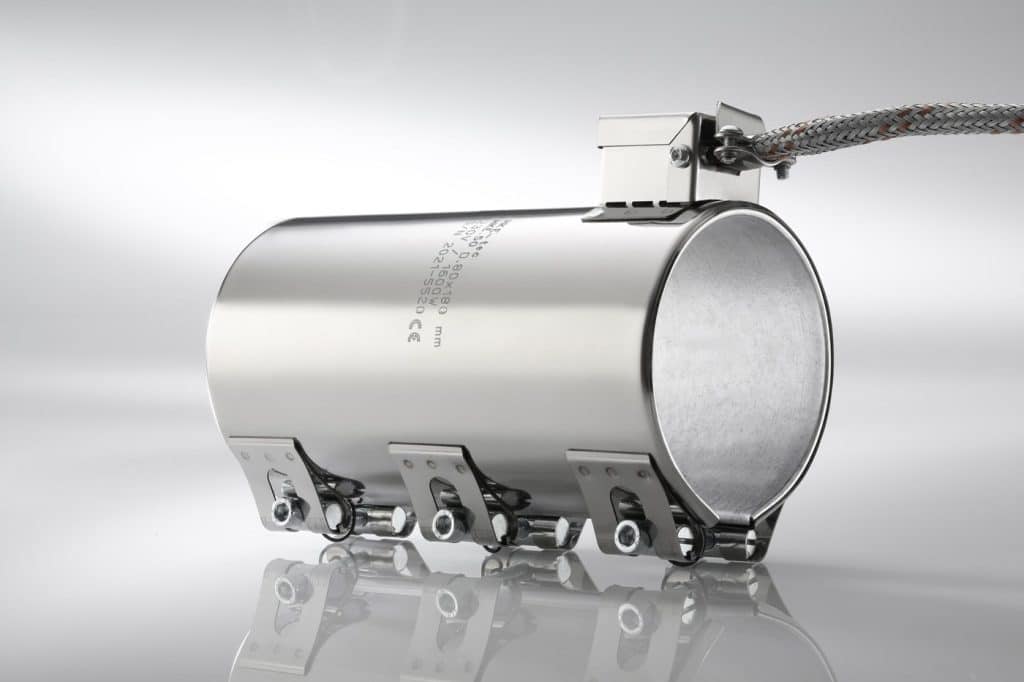

HKE 50 Standardausführung
Das klassische Glimmerheizband. Es wird um den Zylinder gelegt und mit Spannverschluss oder Klemmen fixiert. Für die meisten Anwendungen in der Kunststoffverarbeitung die richtige Wahl.

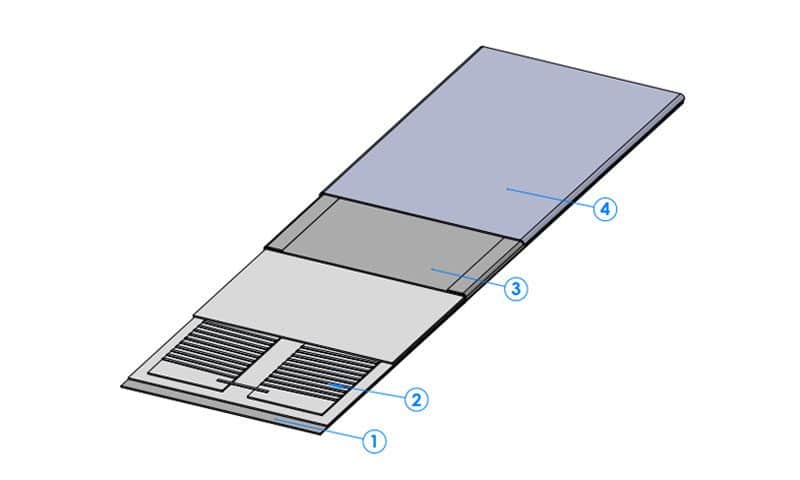

Aufbau: 1 Bodenblech, 2 Isolationssandwich mit Widerstandswicklung, 3 Abdeckblech, 4 Außenblech

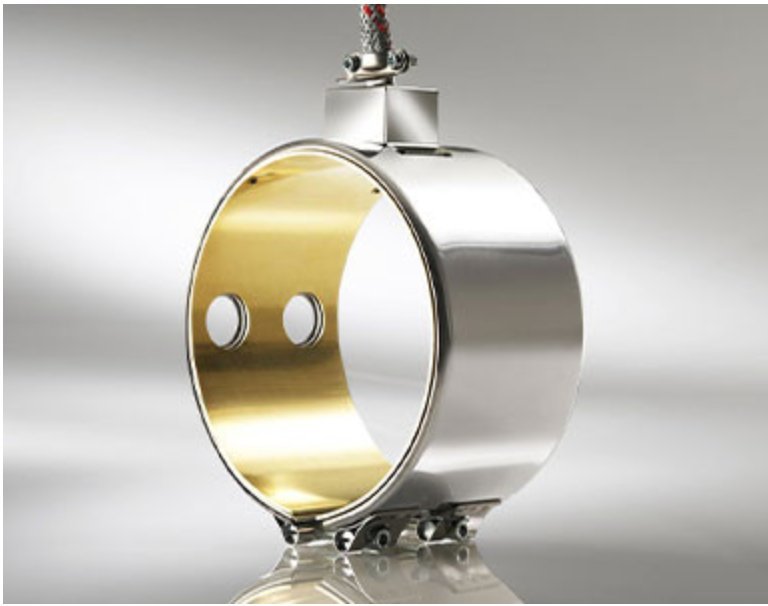

HKE 52 mit Wärmeverteilerplatte
Ein eingelegtes Kupferblech von 1,5 mm Stärke verteilt die Wärme gleichmäßiger über die Fläche. Sinnvoll überall dort, wo das Heizband mehrere Bohrungen oder Ausschnitte hat und sonst Temperaturunterschiede entstehen würden. Die Kupferplatte ist an der goldenen Innenseite zu erkennen.

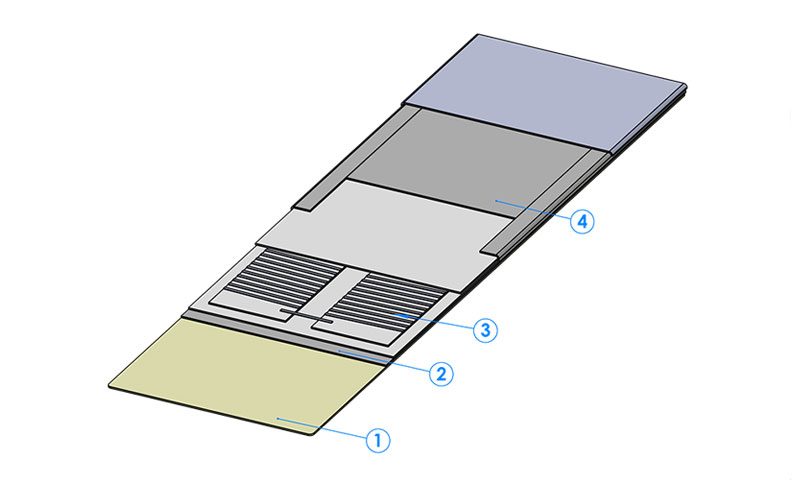

Aufbau: 1 Kupfer-Wärmeverteilerplatte, 2 Isolationssandwich mit Widerstandswicklung, 3 Abdeckblech, 4 Außenblech

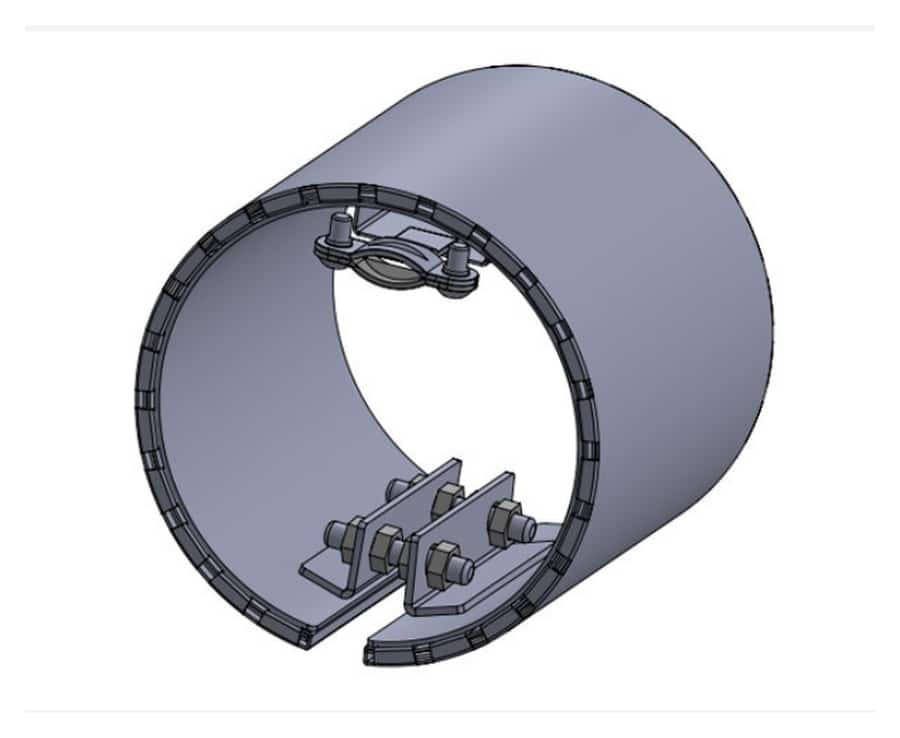

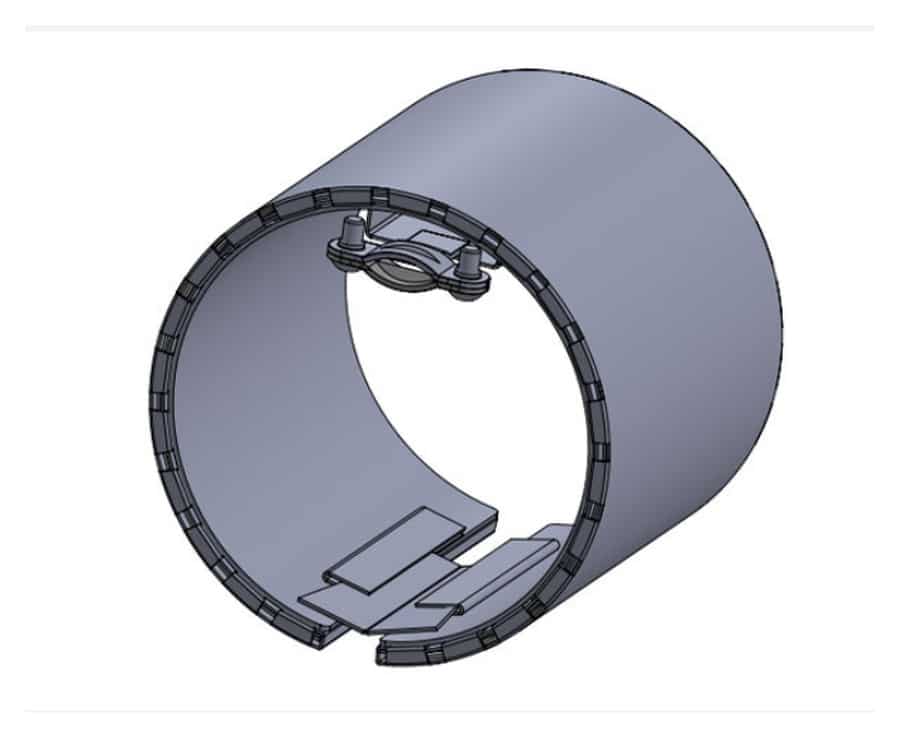

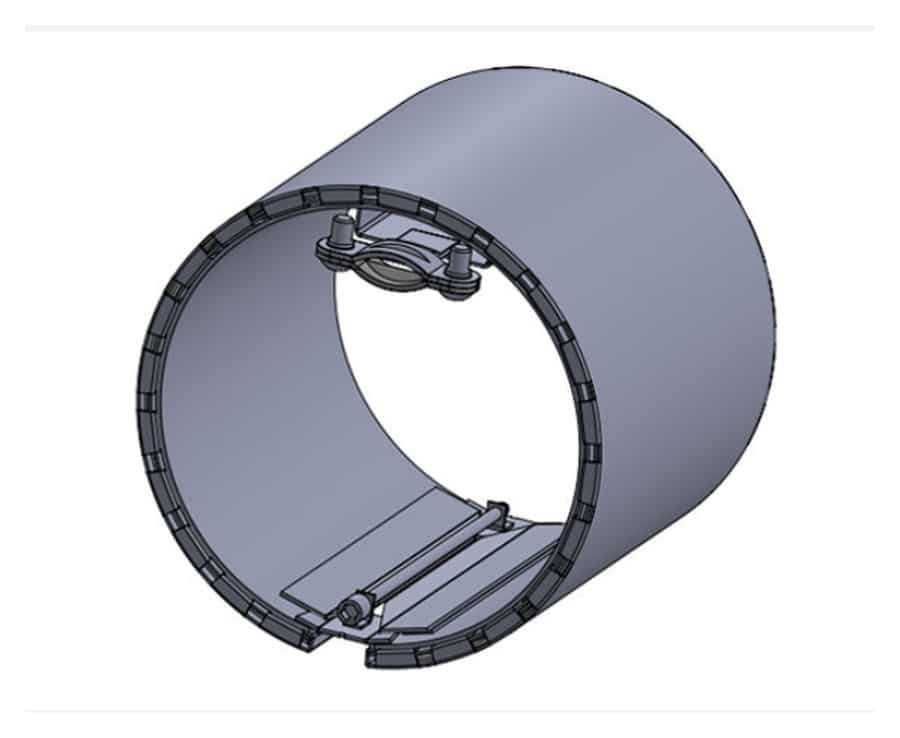

HKE 53 innenspannende Ausführung
Dieses Heizband wird nicht von außen um den Zylinder gelegt, sondern von innen im Rohr verspannt. Der Aufbau ist umgekehrt, die Heizfläche zeigt nach außen. Damit lassen sich Rohre und Hohlkörper von innen beheizen. Eine Bauform, die am Markt kaum verfügbar ist.
Drei Verschlussarten stehen zur Verfügung. Welche passt, hängt von Einbauraum und Montageposition ab.

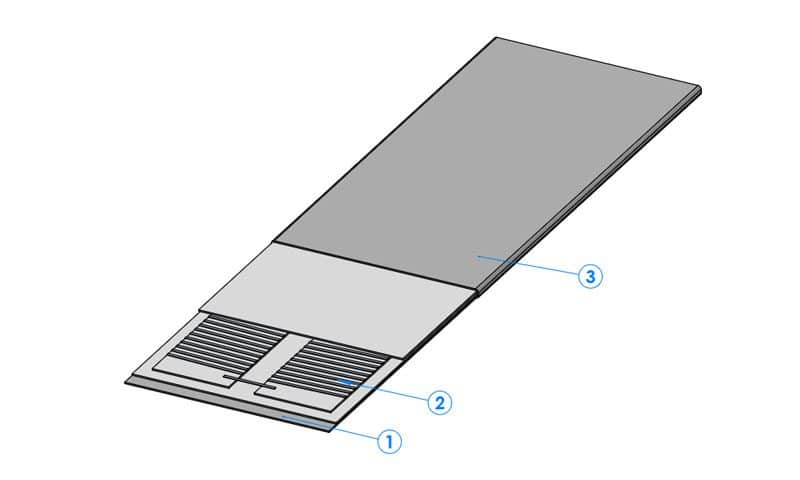

Aufbau: 1 Abdeckblech, 2 Isolationssandwich mit Widerstandswicklung, 3 inneres Blech

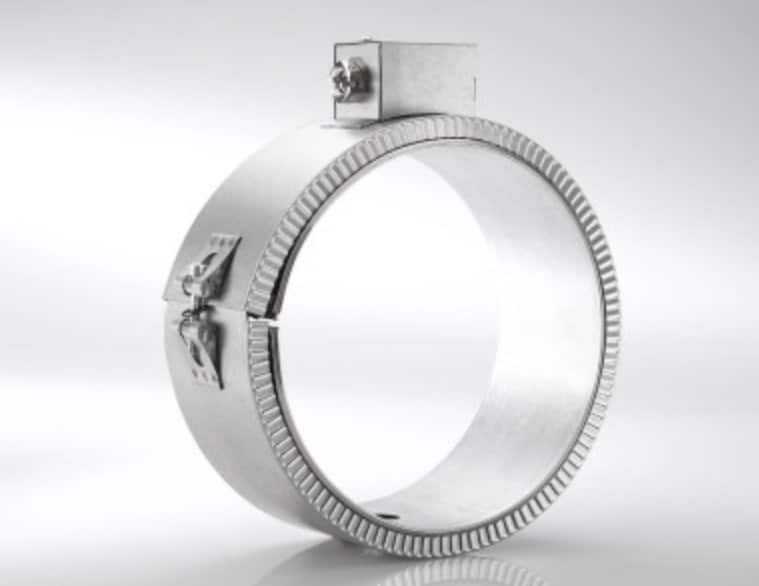

HKE 54 mit zusätzlicher Isolierung
Diese Ausführung trägt eine zweite Isolierschicht direkt auf dem Heizband, erkennbar am geriffelten Außenmantel. Sie reduziert Wärmeverluste nach außen, ohne dass ein separater Isoliermantel montiert werden muss.

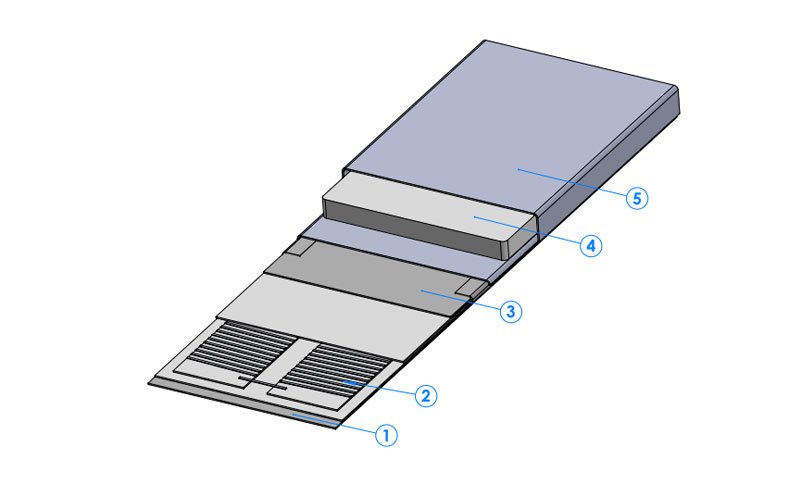

Aufbau: 1 Bodenblech, 2 Isolationssandwich mit Widerstandswicklung, 3 Abdeckblech, 4 Isolierschicht, 5 geriffelter Außenmantel
| Merkmal | Angabe |
| Isolationsmaterial | Mikanit (Glimmer) |
| Durchmesser | ab Ø 30 mm |
| Breite | 20 bis 800 mm |
| Max. Oberflächenbelastung | 4 W/cm² |
| Spannung | 230 V, 400 V oder auf Anfrage |
| Arbeitstemperatur | bis 350 °C |
| Mantelmaterial | Edelstahl AISI 430 |
| Heizleiterdraht | Nickel-Chrom 80/20 |

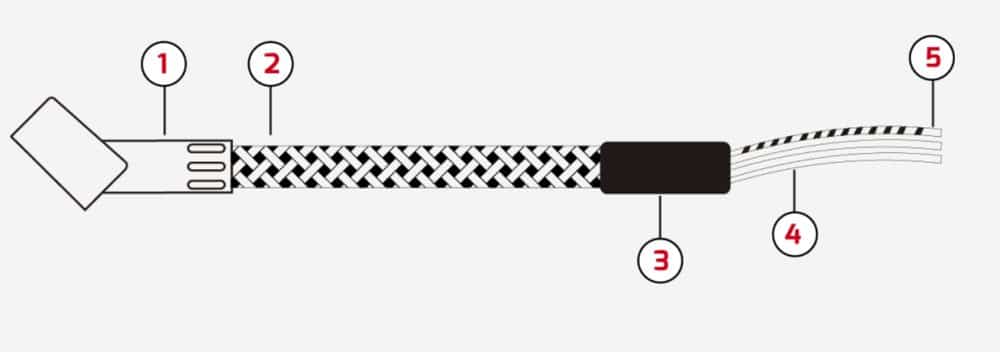

| Anschlussleitung | temperaturbeständige Leitung mit Stahlgeflecht, bis 400 °C |
In Spezialfällen können diese Werte überschritten werden. Entscheidend ist, ob sich die Leistung physikalisch wickeln und die Wärme abführen lässt. Sprechen Sie uns an, wir prüfen Ihre Anwendung.
Ab Durchmessern über 400 mm empfehlen wir die Aufteilung auf mehrere Heizsegmente.

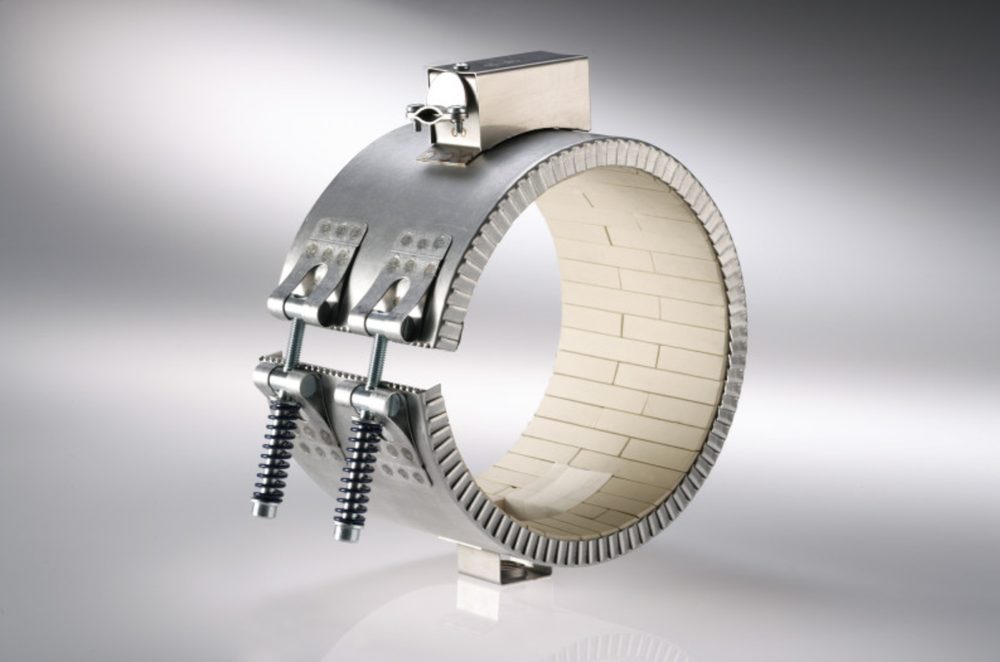

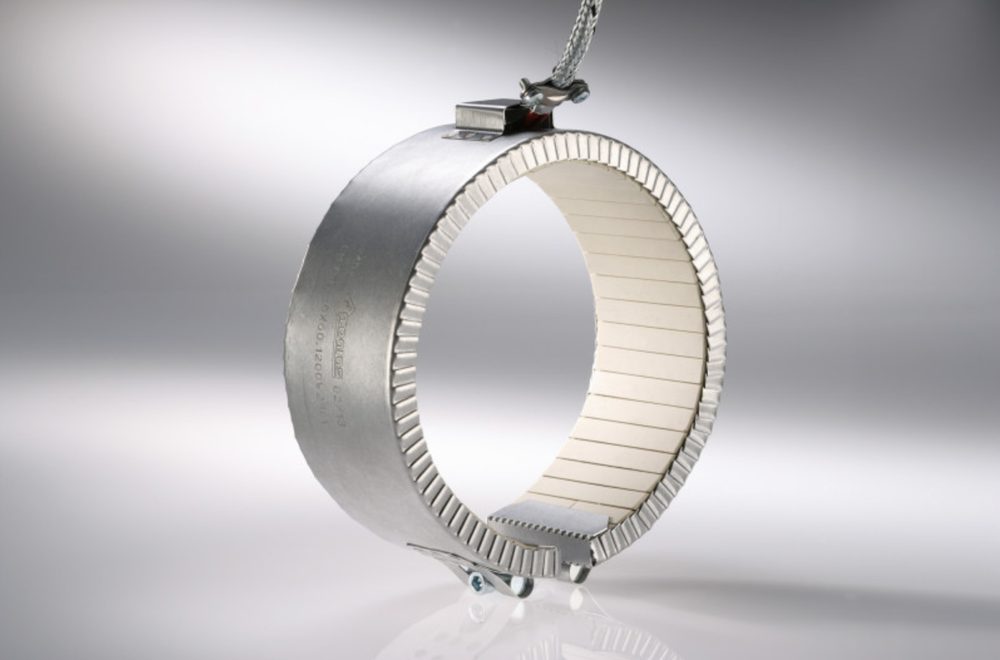

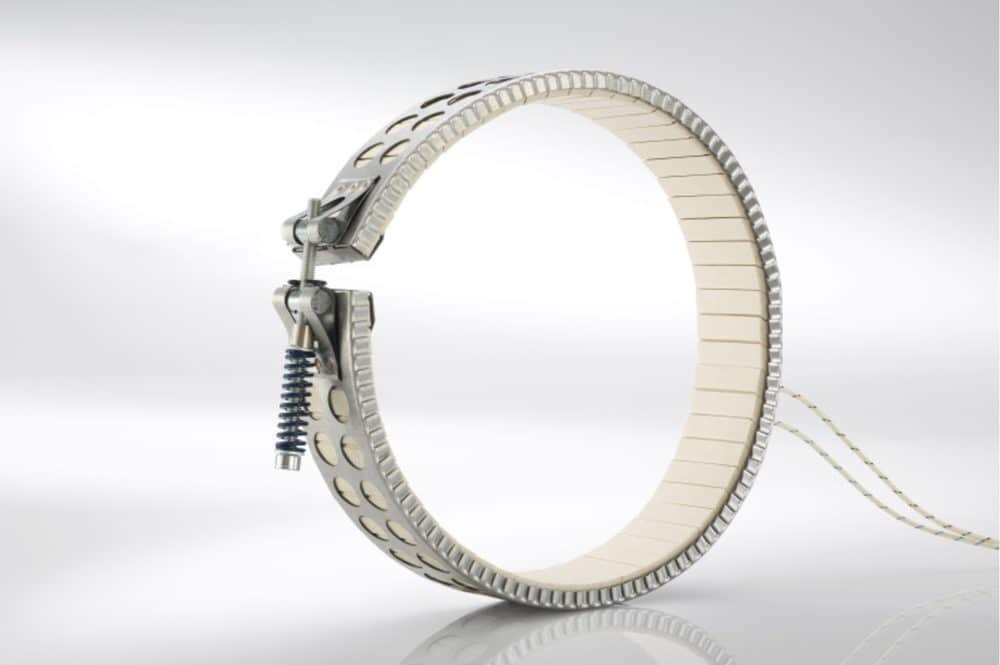

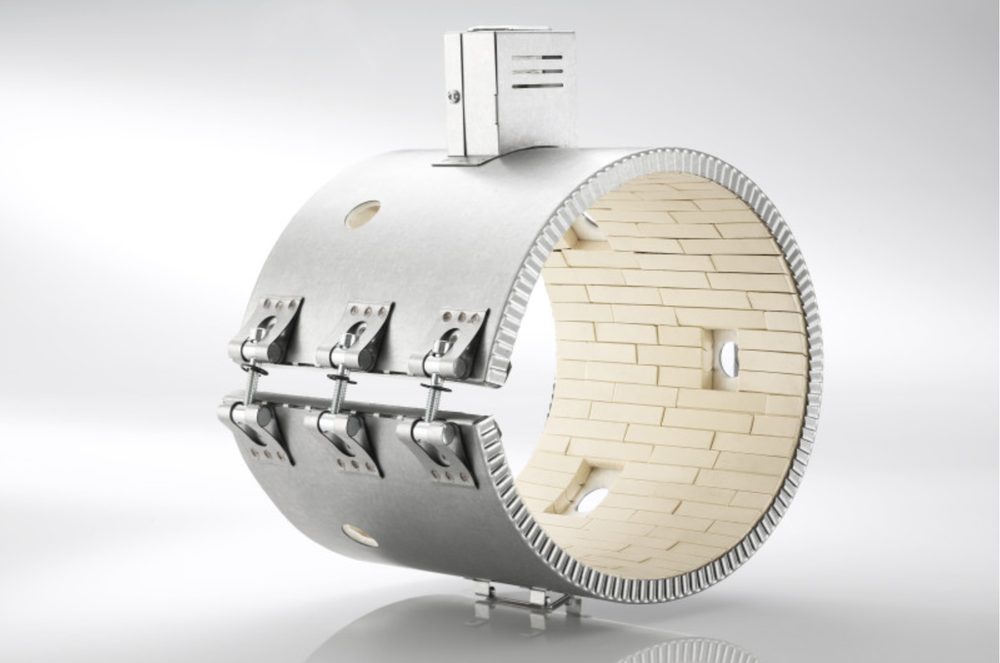

Keramikheizbänder kommen überall dort zum Einsatz, wo zylindrische Oberflächen zuverlässig bei hohen Temperaturen beheizt werden müssen. Die Keramikelemente speichern Wärme und geben sie gleichmäßig ab, dadurch bleibt die Temperaturverteilung auch im Dauerbetrieb stabil.

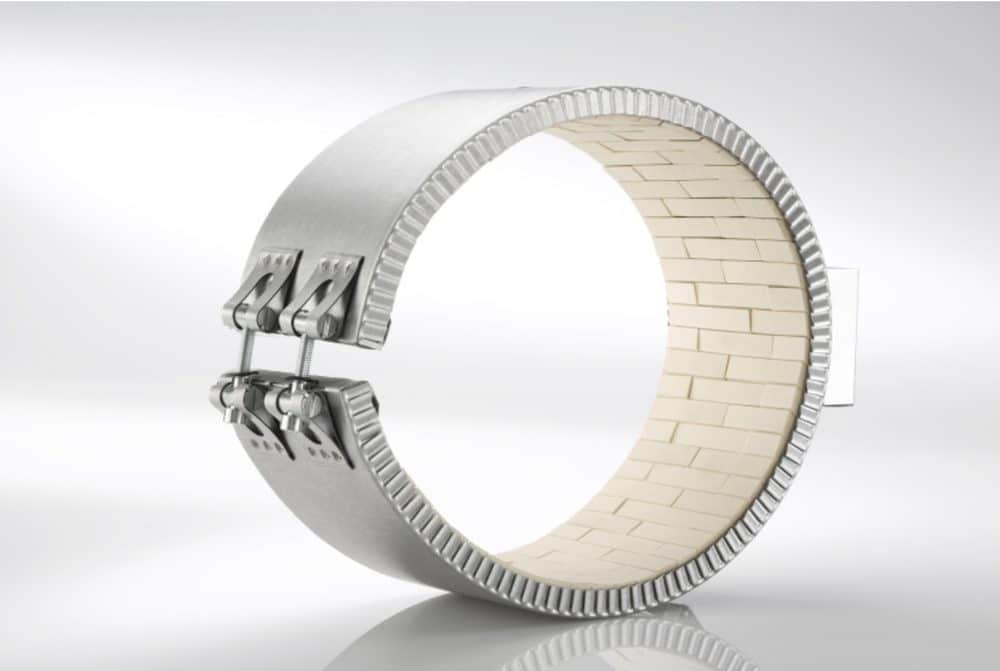

Die robuste Bauweise reduziert Wärmeverluste und unterstützt einen langlebigen Dauerbetrieb. Auf Wunsch fertigen wir Keramikheizbänder auch in klappbarer Ausführung sowie als Ringheizband für runde Bauteile.
| Merkmal | Angabe |
| Isolationsmaterial | Keramikfaser |
| Durchmesser | Ø 60 bis Ø 400 mm |
| Breite | 23 bis 800 mm |
| Max. Oberflächenbelastung | 8 W/cm² |
| Spannung | 230 V, 400 V oder auf Anfrage |
| Arbeitstemperatur | bis 600 °C |
| Mantelmaterial | aluminierter Stahl oder Edelstahl |
| Heizleiterdraht | Nickel-Chrom 80/20 |
| Anschlussleitung | temperaturbeständige Leitung mit Stahlgeflecht, bis 400 °C |
In Spezialfällen können diese Werte überschritten werden. Sprechen Sie uns an, wir prüfen Ihre Anwendung.
Ab Durchmessern über 400 mm empfehlen wir die Aufteilung auf mehrere Heizsegmente.

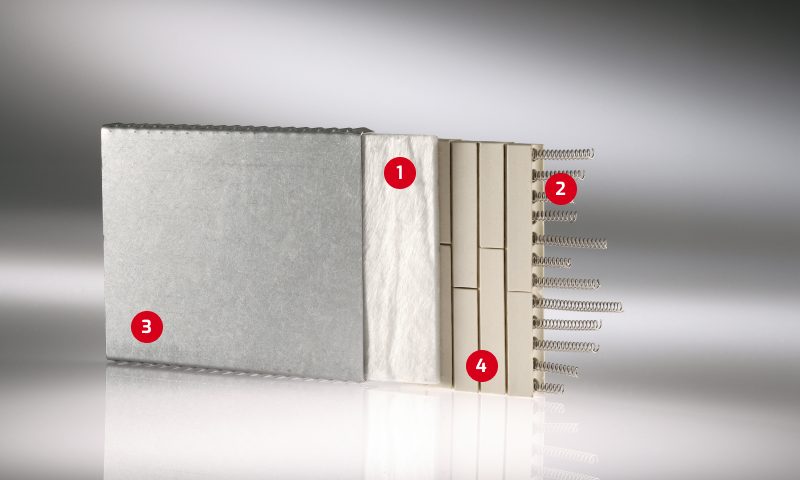

Aufbau: 1 Keramikfaser, 2 Widerstandswicklung, 3 Außenverkleidung aus aluminiertem Stahl, 4 Keramikelemente
Isoliermäntel halten die Wärme dort, wo sie gebraucht wird. Es gibt zwei Arten.

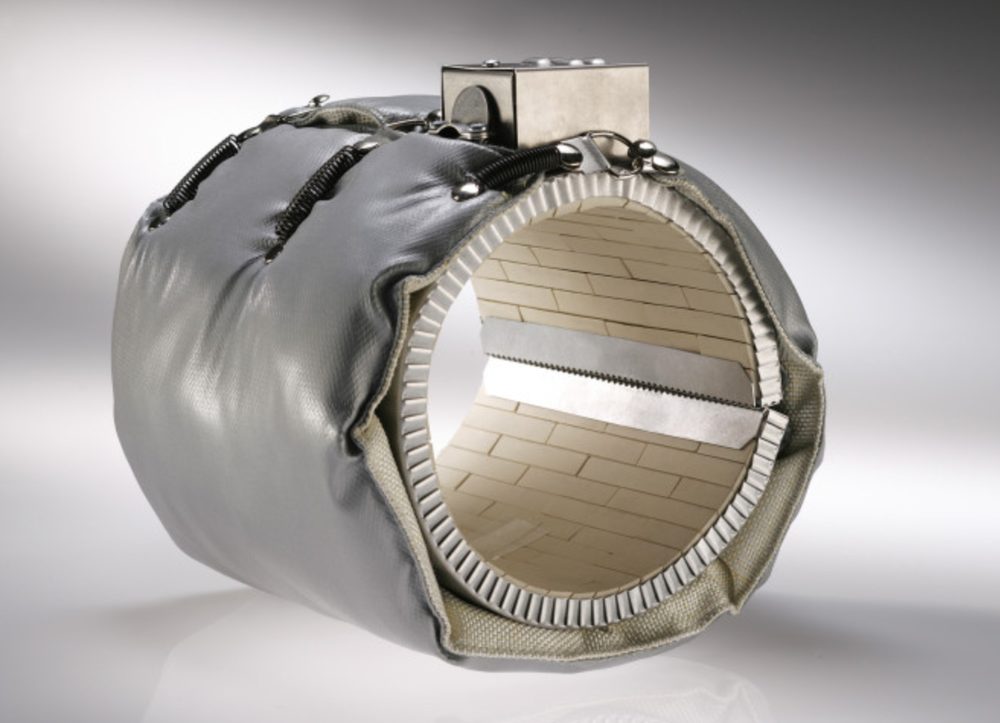

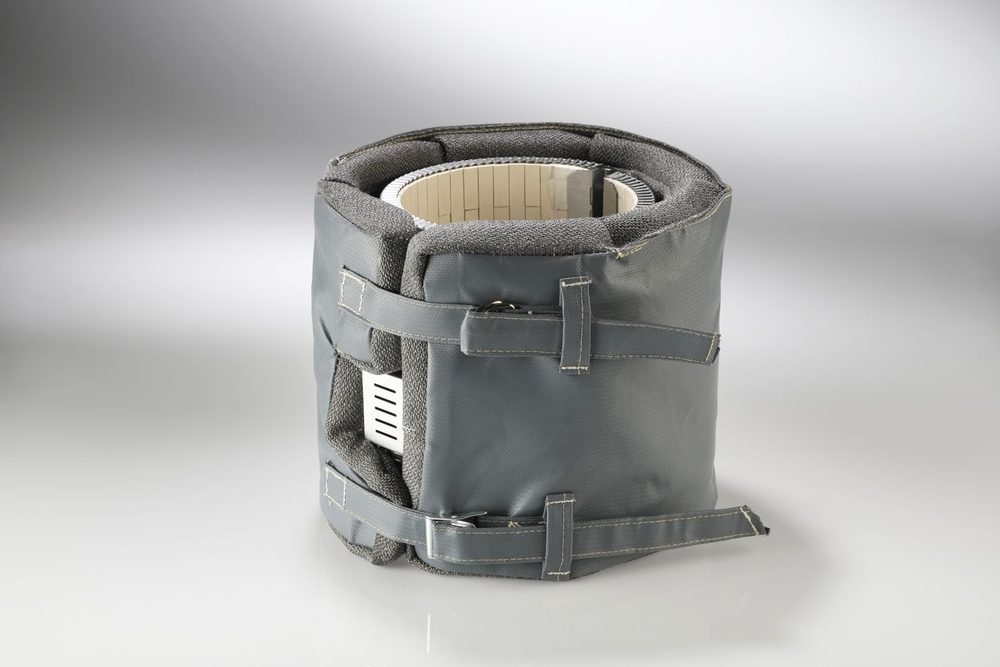

Separater Isoliermantel
Er wird über das Heizband oder über den gesamten Zylinder gelegt und passt sowohl auf Glimmer- als auch auf Keramikheizbänder. Er wird maßgefertigt, entweder für ein einzelnes Heizband oder für eine komplette Zylindereinheit.
Isolierschicht direkt auf dem Heizband
Bei dieser Variante sitzt die Isolierung als zusätzliche Lage im Heizband selbst, zu erkennen am geriffelten Außenmantel. Es ist kein separater Mantel nötig, und das Heizband baut kompakter. Diese Ausführung führen wir als HKE 54.
Was die Isolierung bringt
Der Energieverbrauch der Beheizung sinkt um 20 bis 40 Prozent. Die Oberflächentemperatur am Zylinder geht um 60 bis 75 Prozent zurück, das senkt die Verletzungsgefahr und die Wärmebelastung in der Halle. Die Heizelemente arbeiten bei konstanterer Temperatur und halten dadurch länger.
Rechenbeispiel: Ein Spritzgussautomat mit 12.000 kN Schließkraft und zehn Keramikheizbändern mit zusammen 100 kW spart mit Isoliermänteln rund 1.440 Euro Energiekosten pro Jahr. Die Investition amortisiert sich in der Regel in weniger als einem Jahr.
| Merkmal | Angabe |
| Innenmaterial | Glasgewebe |
| Isolationsmaterial | Glasfaservlies |
| Außenmaterial | PTFE-beschichtetes Glasgewebe |
| Betriebstemperatur | bis 500 °C |
| Isolationsstärke | 25 mm, andere Stärken auf Anfrage |
| Ausführung | maßgefertigt für einzelne Heizbänder oder ganze Zylinder |
Der elektrische Anschluss wird passend zur Einbausituation gewählt. Alle Anschlusskästen bestehen aus Stahlblech und sind für 230 V und 400 V ausgelegt. Die Maße in den Zeichnungen sind in Millimetern angegeben.
Drei Bauformen stehen zur Verfügung. Axial führt das Kabel in Richtung der Zylinderachse ab und baut am flachsten. Radial führt es senkrecht vom Zylinder weg, sinnvoll wenn seitlich wenig Platz ist. Tangential führt es seitlich am Zylinder entlang.
Axiale Ausführungen
| Bezeichnung | Belastbarkeit | Kabelabgang |

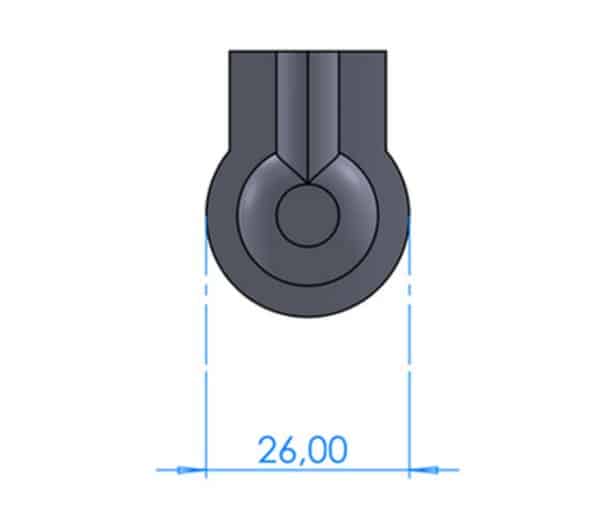

| HKEB-02 | 5 A | EX1, EX3 |

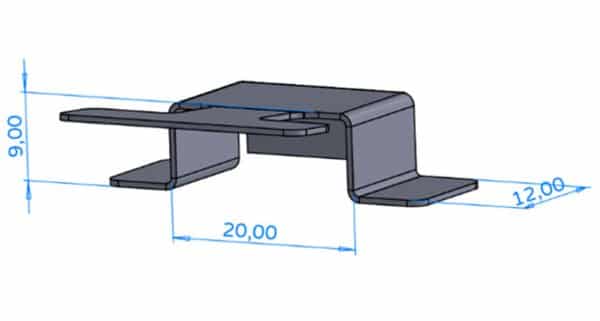

| HKEB-05 | 5 A | EX1, EX3 |

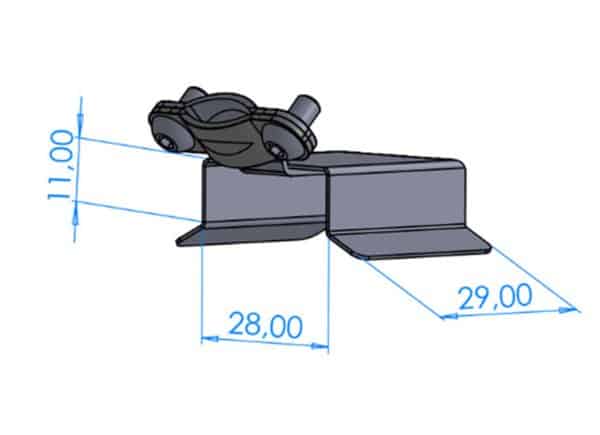

| HKEC-10 | 10 A | EX1, EX3 |

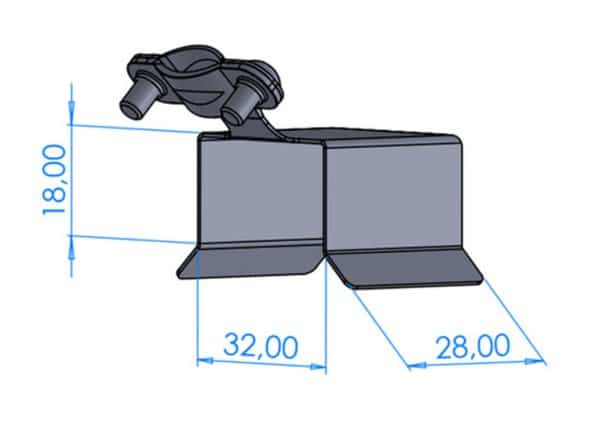

| HKEC-20 | 16 A | EX1, EX3 |

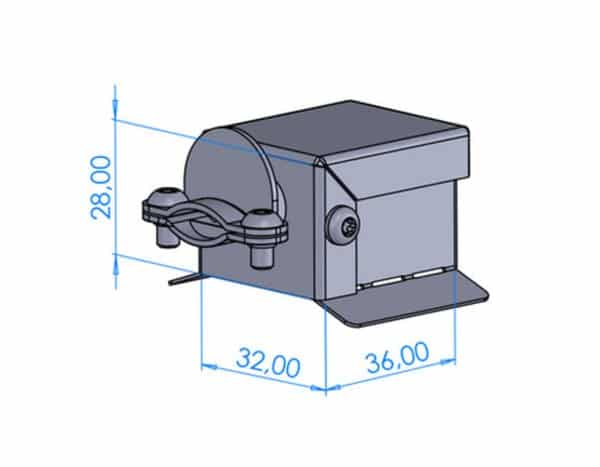

| HKECA-10 | 12 A | EX1, EX3 |

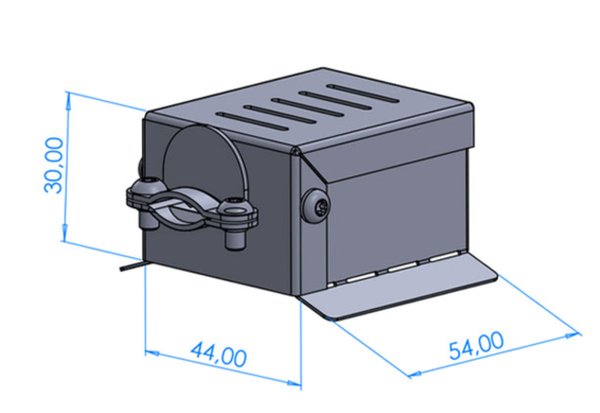

| HKECA-20 | 15 A | EX1, EX3 |

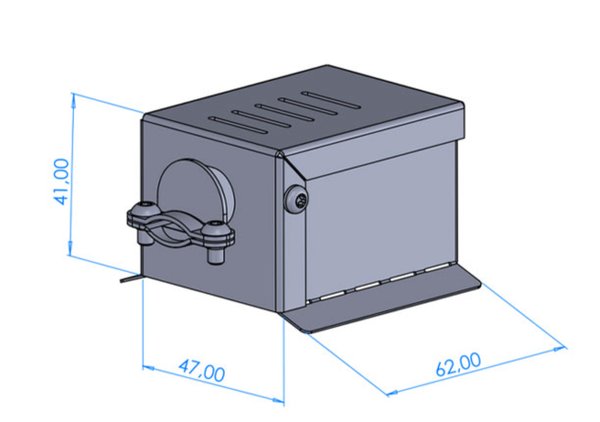

| HKECA-25 | 20 A | EX1, EX3 |
Radiale Ausführungen
| Bezeichnung | Belastbarkeit | Kabelabgang |

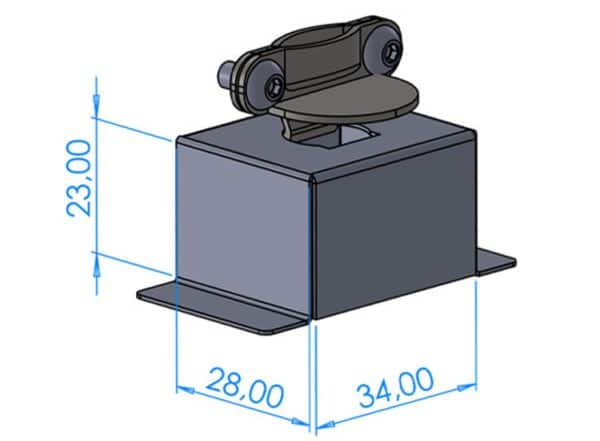

| HKECV-10 | 12 A | EX5 |

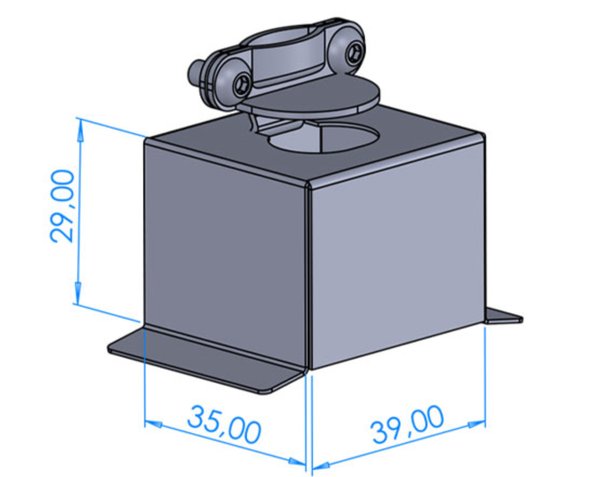

| HKECV-15 | 15 A | EX5 |

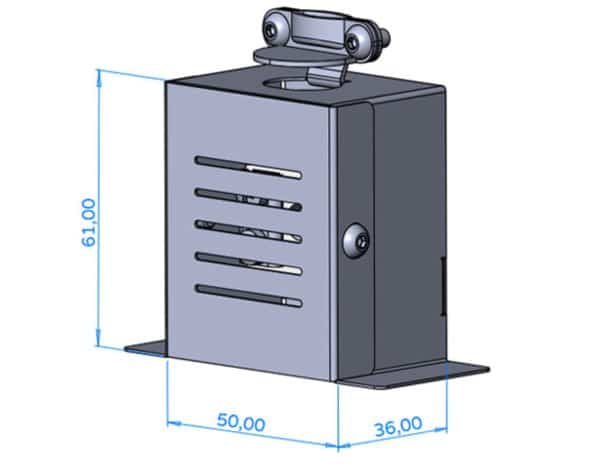

| HKECB-15-C | 12 A | EX5 |

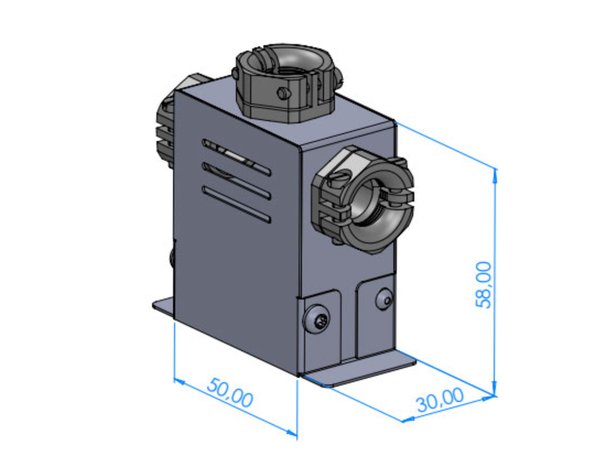

| HKECBS-15-3T | 12 A | EX2, EX4, EX5 |

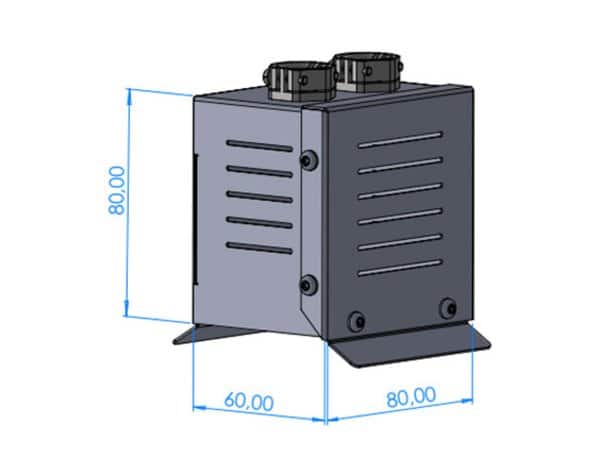

| HKECB-80-C | 25 A | EX5 |
| HKECB-90-C | 35 A | EX5 |

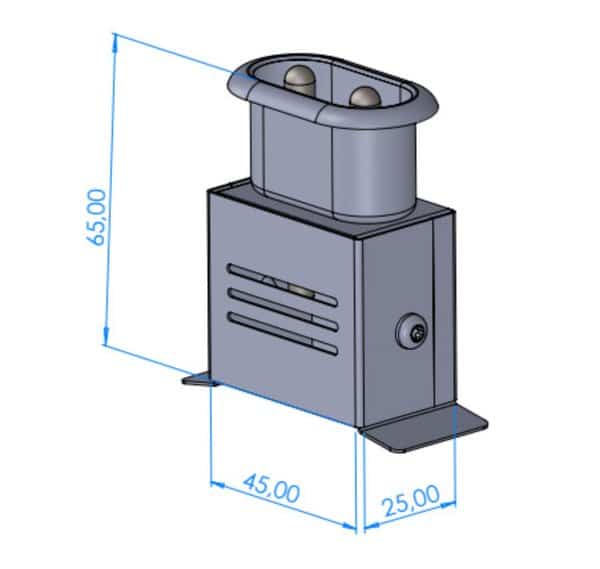

| HKESA-5 | 15 A, mit eingebauter Steckdose | EX5 |

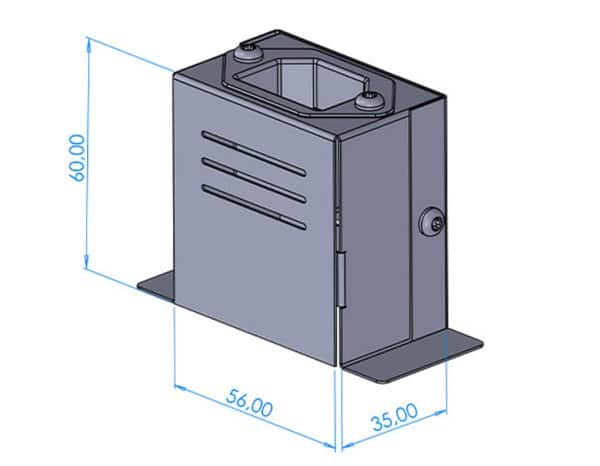

| HKESA-EURO | 16 A, mit eingebauter Steckdose | EX5 |
Tangentiale Ausführungen
| Bezeichnung | Belastbarkeit | Kabelabgang |

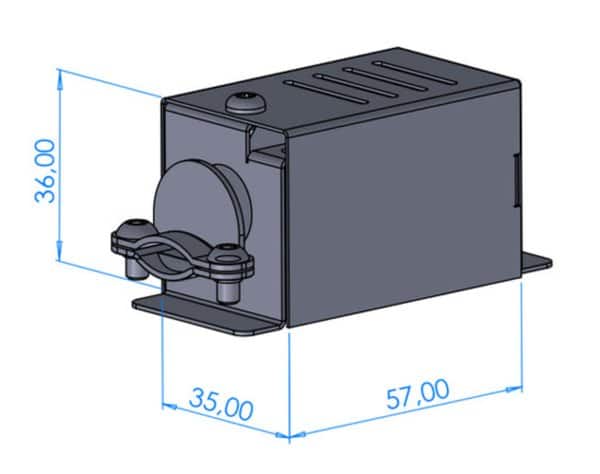

| HKECB-10 | 8 A | EX2, EX4 |

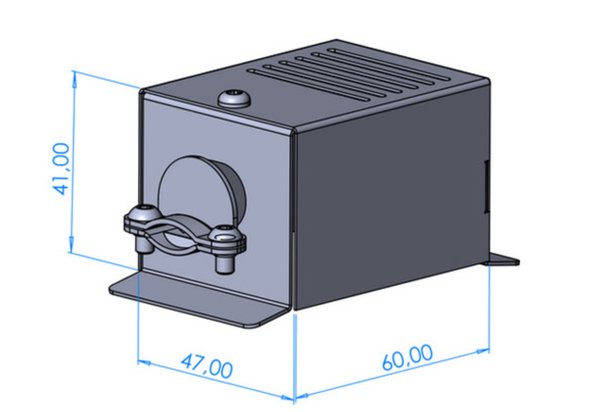

| HKECB-15 | 15 A | EX2, EX4 |

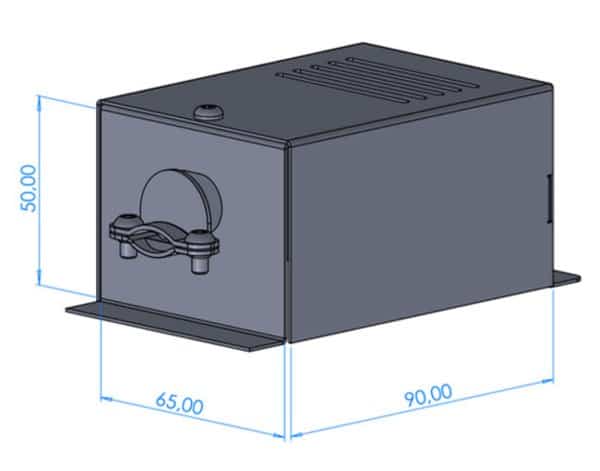

| HKECB-20 | 18 A | EX2, EX4 |

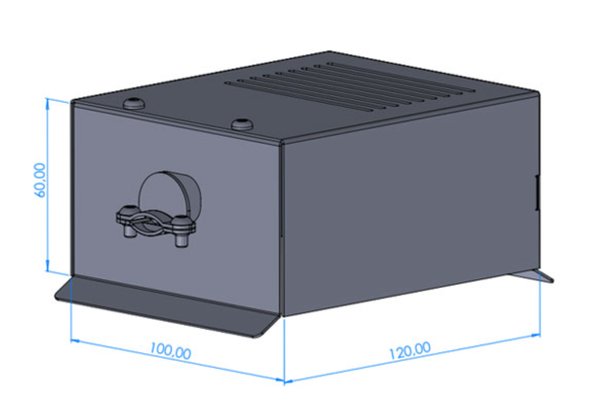

| HKECB-30 | 3 x 20 A | EX2, EX4 |

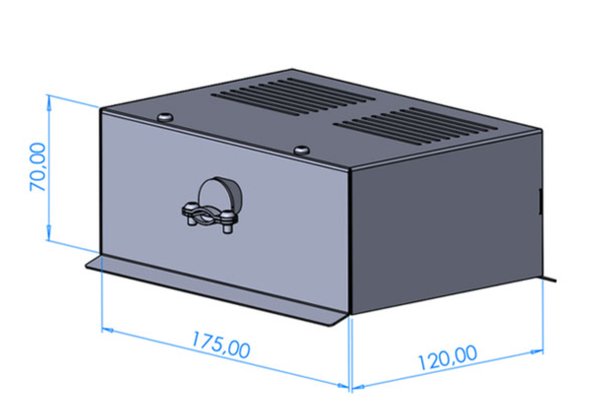

| HKECB-40-3F | 3 x 40 A | EX2, EX4 |

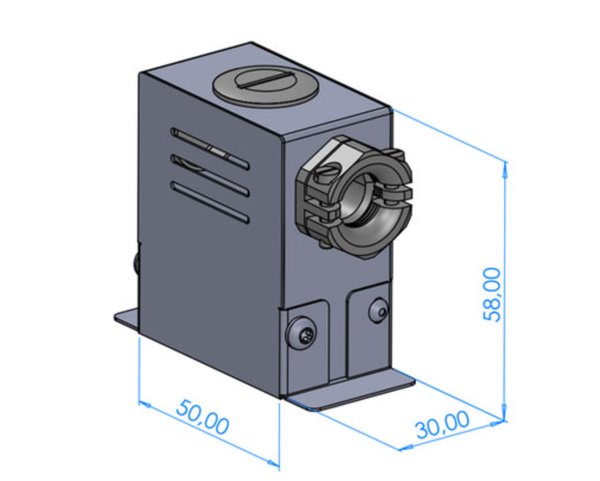

| HKECB-15-T | 12 A | EX2, EX4 |

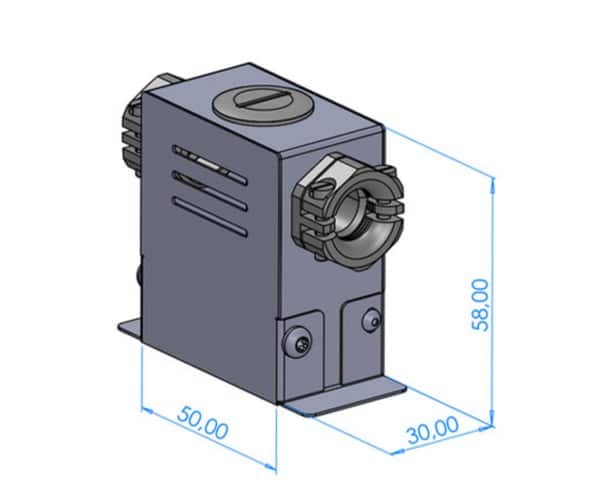

| HKECB-15-2T | 12 A | EX2, EX4 |

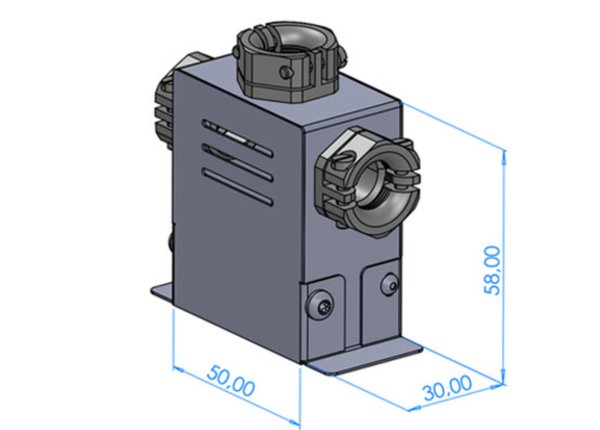

| HKECB-15-3T | 12 A | EX2, EX4, EX5 |

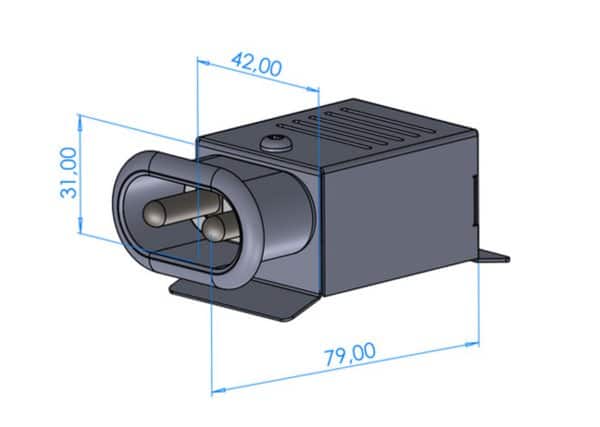

| HKESA-5-T | 15 A, mit eingebauter Steckdose | EX2, EX4 |

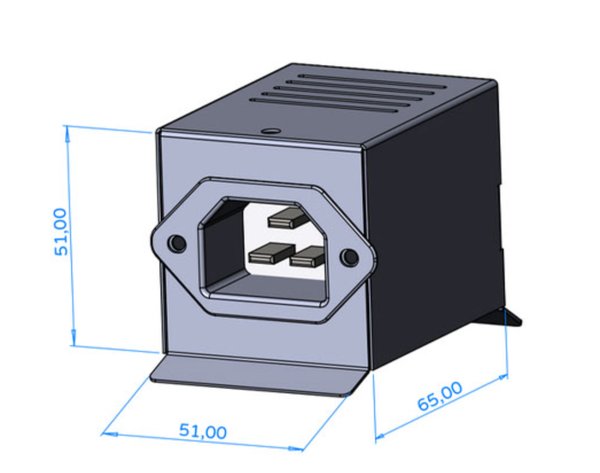

| HKESA-EURO-T | 16 A, mit eingebauter Steckdose | EX2, EX4 |
Sie sind unsicher, welcher Anschluss zu Ihrer Maschine passt? Schicken Sie uns ein Foto der Einbausituation, wir empfehlen Ihnen die passende Bauform.
