Einschraubrohrheizkörper Konfigurator
Rohrheizkörper Ø8,5mm Mat. 1.4571, unbeheizt ca. 30mm, Messingverschraubung G 1 ½“ , SW65, Kunststoff- oder Edelstahlkappe mit PG Verschraubung, Begrenzer manuelle Rückstellung. ( siehe Skizzen in Übersicht)
min.: 150mm max.: 2500mm

Maximum file size: 8MB

Stellen sie uns ihre Anwendungszeichnung zur Verfügung für ein Detailliertes Angebot
Datenschutz

HKE-tec Einschraubheizkörper aus Edelstahl und Kupfer sind ideal zum Erwärmen von Flüssigkeiten und Gasen. Sie werden einfach in Behälter oder Leitungen eingeschraubt.

Je nach Bedarf sind sie aus reinem Edelstahl und können auch geschweißt werden. Es gibt verschiedene Schaltmöglichkeiten wie Stern oder Dreieck. Der Rohrdurchmesser und das Material sind anwendungsorientiert.

UL-zertifizierte Heizungen auf Anfrage verfügbar.

Einschraubrohrheizkörper von HKE-tec erhalten Sie ohne Kappen , mit Kunststoffkappen oder Metallkappen.

Kunststoffkappe mit oder ohne Regelung

RHK mit Kappe Kunststoff

Edelstahlkappe mit Regelung

Skizze Einschraubrohrheizkörper

Edelstahlkappe oder Aluminiumkappe

Edelstahlkappe klein

Bis zu 6 Heizstäbe (abhängig von der Größe des Nippels) eingelötet/geschweißt  in einem Gewindenippel, zusammengehalten durch eine oder zwei Scheiben, abhängig von der Eintauchtiefe

Mantelmaterial: Edelstahl oder Kupfer

Rohrdurchmesser: 6,5 / 8,5 oder 16,0 mm

Gewindeanschlussbolzen:
M3 für Ø 6,5
M4 für Ø 8,5
M6 für Ø 16,0

Anschlussausführung:
Anschlusskasten mit Temperaturregler bzw. -begrenzer

mögliche Befestigung / Anschlussgewinde :
Gewindenippel M 45 oder M 77 sowie 1 ½″, 2″ oder 2 ½″

Oberflächenbelastungen:
10 W/cm² Wassererwärmung in Durchlauferhitzern
8 W/cm² Wassererwärmung von bewegten Medien
4 W/cm² Wasser, Reinigungsbad, Wärmeträgeröl ruhend
2 W/cm² leicht entflammbares Öl, oder zur Gaserwärmung

Drucksicherheit:
bis 15 bar

Nennspannung:
24V / 230 V / 400V

Elektrische Prüfung gemäß Vorschriften DIN VDE 0700
Leistungstoleranzen : +10%/ -5%
Hochspannungsfestigkeit : 1.250 Volt / 1 Min
Isolationwiderstand : >5 MOhm

Bemerkung :

  • Es muss darauf geachtet werden, dass die beheizte Länge von dem gesamten, zu beheizenden Medium abgedeckt ist.
  • In allen Fällen ist die Wärmeausdehnung des Heizelementes hinsichtlich des Raumbedarfs zu berücksichtigen.

Schaltbilder der verschiedenen Ausführungen :

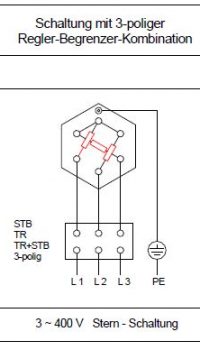

Stern – Schaltung :

Schaltbild 400V Stern

Dreieck – Schaltung :

Dreieck

Parallel – Schaltung:

230V Parallel -Schaltung

Einsatz der Einschraubheizkörper

Unsere Einschraubrohrheizkörper besitzen verschiedene Oberflächenbelastungen. Bei der Auswahl berücksichtigen Sie bitte die nachfolgend genannten Grenzwerte:

Oberflächenbelastung 2-3 W/cm2: Beheizung von Öl oder leichten Fetten, z.B. in Hydraulikaggregaten

Oberflächenbelastung 4-5 W/cm2: Beheizung von Wasser oder Luft mit einer Geschwindigkeit von min. 4 m/sec., Reinigungs- und Entfettungsbäder

Oberflächenbelastung 8-9 W/cm2: Beheizung von Frischwasser in Boilern, fließendes Wasser bei einem Druck von weniger als 6 bar



Wärmeverluste

Zur Deckung der Wärmeverluste werden folgende Erfahrungswerte zugerechnet:

Für Abstrahlung und Konvektion

bei nicht isolierten Behältern 20% bis 30%,

bei isolierten Behältern 10% bis 20%,



Wärmeverlust für offene Behälter durch Verdunstung

Wasserendtemperatur               Wärmeverlust je m2 Wasseroberfläche in kWh

40˚C                                                0,6

60˚C                                                2,8

80˚C                                                7,0

95˚C                                              15,0

Die Leistung für die Schmelz-oder Verdampfungswärme ist hinzuzurechnen, sobald ein Stoff geschmolzen wird oder er verdampft. Diese Leistung wird errechnet aus der Masse (kg), multipliziert mit der Schmelz-oder Verdampfungswärme in (Wh/kg). Bei Geräten mit Temperaturregelung kann die Heizleistung doppelt so hoch wie die errechnete Leistung gewählt werden.



Bitte beachten Sie:

Hartes Wasser verursacht Kalkablagerungen auf den Heizstäben und kann zur Überhitzung der Heizelemente führen. Durch Verringerung der Oberflächenbelastung kann die Verkalkung reduziert werden. Wasser mit Anteil freier Chloridionen verkürzt ebenfalls die Lebensdauer der Heizelemente.

Produkt Beispiele

Einschraubrohrheizkörper

individuelle Sonderkonstruktionen nach Kundenwunsch

G 1 1/2″ mit Edelstahlkappe

Einschraubrohrheizkörper

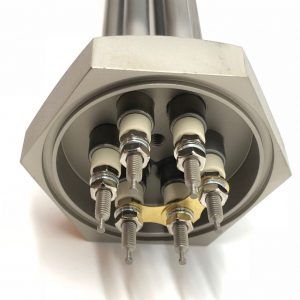

G 1 1/2″ Ansicht Front

Anschluss Rohrheizkörper

G 1″ mit Kunststoffkappe
